ERC302A/302B/302D - Контроллер температуры.

Контроллер используется для регулирования температуры в холодильных витринах и камерах в магазинах и холодильных складах.

Управление оттайкой, вентиляторами, аварийной сигнализацией и освещением.

• — EKC 202 для панельного монтажа.
• — EKC 302 для монтажа на DIN-рейку.

Контроллер управляет температурой в охлаждаемом объеме, получая сигнал от одного температурного датчика. Датчик помещается в поток воздуха после испарителя или непосредственно перед испарителем. Контроллер может управлять как естественной, так и электрической оттайкой. Новое включение после оттайки может быть выполнено по времени или температуре. Температура испарителя может быть измерена напрямую датчиком оттайки. Выходные реле включают и выключают требуемые функции, какие именно — определяется применением:

• — Охлаждение (компрессор или соленоидный вентиль)
• — Оттайка
• — Вентилятор
• — Аварийная сигнализация
• — Освещение

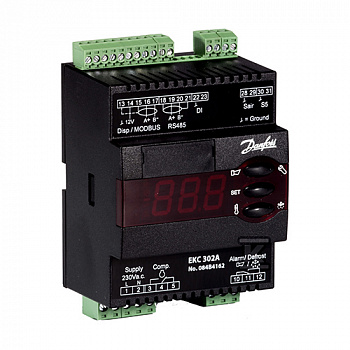

EKC 302A

Контроллер с двумя релейными выходами, двумя тем­пературными датчиками и цифровым входом. Регулирование температуры осуществляется посредством включения/отключения компрессора или соленоидного вентиля.

• — Датчик оттайки.
• — Электрическая оттайка.

EKC 302B

Контроллер с тремя релейными выходами, двумя температурными датчиками и цифровым входом. Регулирование температуры осуществляется посредством включения/отключения компрессора или соленоидного вентиля.

• — Датчик оттайки.
• — Электрическая оттайка.
• — Реле 3 используется для управления вентилятором.

EKC 302D

Контроллер с тремя релейными выходами тремя температурными датчиками и цифровым входом.

Регулирование температуры осуществляется посредством включения/отключения компрессора или соленоидного вентиля.

• — Датчик оттайки.
• — Электрическая оттайка.

Реле 3 используется для управления вентилятором, реле 4 может использоваться для управления подогревом, освещением, либо как аварийное.
