Промышленная холодильная установка — это не просто компрессор, конденсатор и испаритель, соединенные трубопроводами. На объекте она работает как согласованная система, в которой каждый элемент влияет на производительность, безопасность и ресурс оборудования. Ошибка в выборе схемы может привести к нестабильному давлению, возврату жидкости в компрессор, недостатку масла, росту энергопотребления или остановке всей технологической линии.
В этой статье рассмотрены основные схемы промышленных холодильных установок, назначение узлов холодильного контура и принципы подключения компрессора. При необходимости подобрать оборудование под расчетные параметры можно перейти в каталог компрессоров Danfoss. За основу взяты типовые решения для крупных и ответственных систем: многокомпрессорных станций, промышленных чиллеров, каскадных и CO₂-установок.
Важно: принципиальная схема является основой для проектирования, но не заменяет рабочую документацию. Фактическая конфигурация зависит от хладагента, холодопроизводительности, температурных уровней, длины трубопроводов, режима эксплуатации и требований безопасности.
Что показывает принципиальная схема холодильной установки
Принципиальная схема описывает направление движения хладагента, границы высокого и низкого давления, расположение основных аппаратов, регулирующей арматуры и средств защиты. В отличие от монтажной схемы, она не обязательно показывает точные габариты, трассировку труб, отметки и способ размещения оборудования.
Для промышленной установки обычно разрабатывают несколько взаимосвязанных схем:
| Вид схемы | Что на ней отображают | Для чего нужна |
|---|---|---|
| Принципиальная холодильная | Компрессоры, конденсаторы, ресиверы, испарители, расширительные и защитные устройства | Анализ цикла и состава системы |
| Технологическая | Связь холодильной машины с объектом охлаждения и теплоносителем | Проектирование холодоснабжения процесса |
| Монтажная | Реальное размещение оборудования, трубопроводы, уклоны и арматуру | Выполнение монтажных работ |
| Электрическая | Силовые цепи, пускатели, защиты, датчики и контроллеры | Подключение и автоматизация |
| Функциональная | Логика включения компрессоров, вентиляторов, насосов и клапанов | Настройка управления и пусконаладка |
В крупных системах недостаточно изобразить один замкнутый контур. Нужно показать компрессорную станцию, распределительные коллекторы, несколько испарительных ветвей, резервирование, маслоотделение, возврат масла и алгоритм регулирования производительности.
Базовая схема парокомпрессионной холодильной машины
Работа промышленной парокомпрессионной установки основана на циркуляции хладагента между зонами низкого и высокого давления. В упрощенном виде цикл выглядит так:
Испаритель → всасывающая линия → компрессор → нагнетательная линия
↑ ↓
Расширительный орган ← жидкостная линия ← ресивер ← конденсатор
В испарителе хладагент кипит и отбирает теплоту от воздуха, воды, рассола или другой технологической среды. Образовавшийся пар поступает по всасывающему трубопроводу в компрессор. Компрессор повышает давление и температуру пара, после чего направляет его в конденсатор.
В конденсаторе теплота отводится в окружающий воздух или охлаждающую воду. После конденсации жидкий хладагент собирается в ресивере, проходит через фильтр-осушитель и направляется к регулирующему или расширительному устройству. При дросселировании давление снижается, после чего двухфазная смесь поступает в испаритель и цикл повторяется.
С точки зрения проектирования контур разделяют на две основные части. К стороне высокого давления относят нагнетательный трубопровод, конденсатор, ресивер и жидкостную магистраль до расширительного устройства. К стороне низкого давления относятся испаритель, всасывающая линия и устройства защиты компрессора от попадания жидкости.
Основные элементы промышленного холодильного контура
Компрессор
Компрессор создает перепад давлений, необходимый для циркуляции хладагента. На входе он должен получать сухой или перегретый пар, а на выходе формировать поток перегретого газа с параметрами, достаточными для конденсации.
В промышленной технике применяют поршневые, винтовые, спиральные и центробежные компрессоры. Выбор определяется требуемой холодопроизводительностью, температурным диапазоном, хладагентом, характером нагрузки, возможностью регулирования и требованиями к ремонту.
Для крупных объектов особенно важна не только номинальная мощность, но и работа компрессора во всем диапазоне режимов. При подборе проверяют температуры кипения и конденсации, давление всасывания и нагнетания, допустимую частоту вращения, температуру нагнетания, возврат масла и совместимость с хладагентом.
Конденсатор
Конденсатор отводит теплоту, поступившую из охлаждаемого объекта, а также теплоту, эквивалентную работе компрессора. В промышленных установках используют воздушные, водяные и испарительные конденсаторы.
Воздушный конденсатор требует регулирования вентиляторов или давления конденсации при изменении наружной температуры. Водяной вариант связан с работой градирни, сухой охладительной установки или другого источника охлаждающей воды. Для каждого решения необходимо учитывать загрязнение теплообменной поверхности, расход среды и допустимые перепады давления.
Ресивер
Ресивер на жидкостной линии компенсирует изменение количества жидкого хладагента в различных режимах работы. Он особенно полезен в системах с несколькими испарителями, переменной нагрузкой и сезонным изменением условий конденсации.
При проектировании учитывают рабочий диапазон заполнения, заправочную массу, температурное расширение и возможность безопасного запирания жидкого хладагента. Ресивер не должен рассматриваться как универсальное средство исправления неправильной заправки или неверно рассчитанного контура.
Фильтр-осушитель и смотровое стекло
Фильтр-осушитель размещают в жидкостной линии перед расширительным устройством. Он задерживает механические частицы и удаляет влагу, которая может вызвать коррозию, образование кислот, замерзание в дросселирующем органе и повреждение масла.
Смотровое стекло позволяет контролировать состояние потока и, если конструкция предусматривает индикатор, ориентировочно оценивать наличие влаги. Однако пузырьки в жидкостной линии нельзя трактовать изолированно: необходимо одновременно проверить переохлаждение, давление конденсации, заряд и работу конденсатора.
Маслоотделитель
Часть масла уносится потоком газа из компрессора. Если оно накапливается в теплообменниках и трубопроводах, ухудшаются теплообмен и возврат масла в картер. Маслоотделитель на нагнетательной линии снижает этот риск и возвращает отделенное масло в компрессорную часть системы по предусмотренной схеме.
В многокомпрессорной станции дополнительно анализируют баланс масла между агрегатами, работу регуляторов уровня и условия возврата масла при малой нагрузке. Ошибки в масляном контуре опасны тем, что проявляются не сразу и могут привести к повреждению нескольких компрессоров.
Отделитель жидкости
Сепаратор жидкости устанавливают на всасывающей линии перед компрессором, если условия работы создают риск возврата жидкого хладагента. Его задача — не допустить гидроудара и неконтролируемого разбавления масла.
Защита от жидкости должна обеспечиваться не одним сепаратором. Она включает корректный подбор расширительного устройства, настройку перегрева, правильную прокладку всасывающей линии, управление оттайкой и контроль переходных режимов после остановки.
Расширительный орган
Терморегулирующий или электронный расширительный вентиль дозирует подачу жидкого хладагента в испаритель и поддерживает необходимый перегрев на выходе. В промышленной системе важно учитывать изменение нагрузки, несколько испарительных ветвей и взаимодействие расширительных устройств с регуляторами давления.
Для многоконтурной установки каждая ветвь должна иметь собственное регулирование и возможность отключения. Общая жидкостная магистраль при этом проектируется с учетом одновременной и раздельной работы потребителей холода.
Варианты схем промышленного холодоснабжения
Однокомпрессорная схема
Однокомпрессорная машина может применяться на объекте с относительно простой нагрузкой и одним температурным уровнем. В состав входят компрессор, конденсатор, ресивер, фильтр-осушитель, расширительное устройство и испаритель.
Для промышленного объекта даже такая схема обычно дополняется реле высокого и низкого давления, защитой двигателя, маслоотделением, запорной арматурой, измерительными приборами и контроллером. Если остановка установки критична, одной машины недостаточно: потребуется резервный агрегат или другая архитектура холодоснабжения.

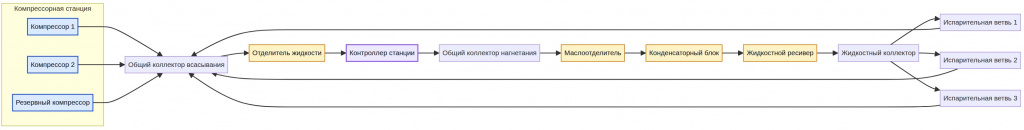

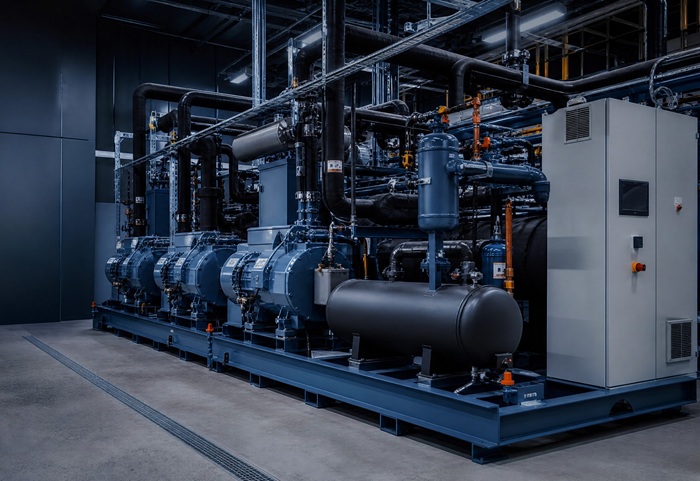

Многокомпрессорная станция
В многокомпрессорной схеме несколько компрессоров работают на общий коллектор всасывания и нагнетания. Производительность станции изменяется включением отдельных агрегатов, ступенчатой разгрузкой или плавным регулированием одного из компрессоров.
Такая архитектура дает несколько преимуществ:
| Задача промышленного объекта | Как помогает многокомпрессорная схема |
|---|---|
| Переменная нагрузка | Можно включать только необходимое количество агрегатов |
| Резервирование | При отказе одного компрессора часть мощности сохраняется |
| Обслуживание | Отдельный агрегат можно вывести в ремонт без остановки всей станции |
| Несколько потребителей | Холод распределяется по коллекторам и отдельным ветвям |
| Снижение пусковых нагрузок | Компрессоры запускаются последовательно по алгоритму контроллера |
При проектировании необходимо согласовать диаметр коллекторов, возврат масла, защиту от обратного перетока, порядок запуска и остановки, минимальное время работы и логику ротации агрегатов.
Схема с винтовым компрессором и экономайзером
Для высоких нагрузок может применяться винтовой компрессор с экономайзером. Экономайзер организует промежуточный процесс, позволяющий повысить эффективность или увеличить холодопроизводительность в заданном рабочем диапазоне.
Такая схема требует отдельного анализа промежуточного давления, работы расширительного устройства, масляного контура и допустимых режимов компрессора. В руководстве Danfoss по типовым схемам отдельно представлены решения с винтовыми компрессорами, экономайзерами, зимним пуском и термосифонным контуром.
Каскадная схема
Каскадная установка состоит из двух или более холодильных контуров, работающих на разных температурных уровнях. Конденсатор нижней ступени одновременно выполняет функцию испарителя верхней ступени через каскадный теплообменник.
Такая архитектура применяется, когда одна ступень не обеспечивает приемлемую эффективность или рабочие параметры при требуемой низкой температуре. Каждая ступень имеет собственный компрессор, конденсаторный и испарительный контуры, а также собственную автоматику защиты.
При выборе каскада анализируют:
- требуемую температуру объекта;
- распределение температурного перепада между ступенями;
- хладагенты верхнего и нижнего контуров;
- тепловую нагрузку каскадного теплообменника;
- защиту от превышения давления при остановке;
- алгоритм запуска ступеней и выравнивания давления.
CO₂-схема
В системах на CO₂/R744 используют специальные решения для транс- и субкритических режимов. В зависимости от архитектуры применяются бустерные схемы, параллельное сжатие, газоохладитель, каскад с другим хладагентом и отдельные низкотемпературные контуры.
Главная особенность CO₂-системы — высокие рабочие и стояночные давления. Поэтому схема должна рассматриваться как единый комплекс, включающий предохранительные устройства, регуляторы давления, запорную арматуру, систему сброса, датчики и алгоритмы аварийного управления.
Danfoss указывает для BOCK HGX CO₂ отдельные транс- и субкритические решения, а также варианты для низкотемпературных применений. В статье или коммерческом предложении нельзя переносить характеристики конкретной модели на весь ассортимент: окончательный выбор выполняют по рабочим условиям и документации производителя.

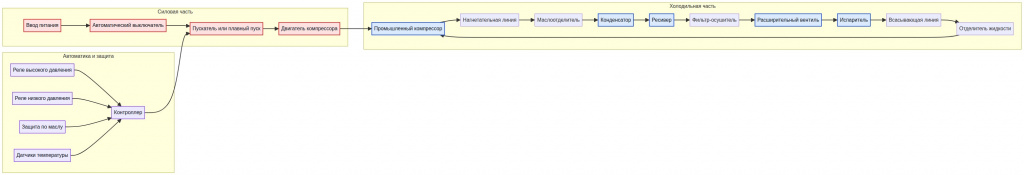

Схема подключения промышленного холодильного компрессора
Подключение компрессора состоит из трех частей: холодильной, электрической и управляющей. Рассматривать только соединение кабеля с электродвигателем недостаточно.
Холодильное подключение
На холодильной стороне компрессор подключается к всасывающей и нагнетательной линиям. На всасывании предусматривают запорную арматуру, сервисные точки и, при необходимости, отделитель жидкости. На нагнетании устанавливают обратный клапан, маслоотделитель, сервисный вентиль и защиту от обратного движения хладагента.
Рядом с компрессором контролируют давление всасывания и нагнетания, температуру газа, перегрев, уровень и возврат масла. Для многокомпрессорной станции важно, чтобы отдельные агрегаты не создавали неблагоприятную циркуляцию масла или обратный переток газа при остановке.
Электрическое подключение
Силовая часть включает вводной аппарат, защиту от короткого замыкания, контактор или устройство плавного пуска, защиту двигателя и заземление. Для двигателя компрессора проверяют напряжение, частоту, схему соединения обмоток, ток, направление вращения и требования производителя.
Для крупных агрегатов применяют отдельные шкафы управления или секции общего шкафа компрессорной станции. Силовые кабели прокладывают с учетом токовой нагрузки, нагрева, электромагнитной совместимости и требований к аварийному отключению.
Подключение автоматики
Система управления получает сигналы от датчиков давления и температуры, реле защиты, датчиков уровня масла, устройств контроля фаз и других элементов. На основании этих сигналов контроллер:
| Функция | Назначение |
|---|---|
| Управление производительностью | Согласование холодопроизводительности с нагрузкой |
| Защита по высокому давлению | Отключение при опасном росте давления нагнетания |
| Защита по низкому давлению | Контроль недопустимого снижения давления кипения |
| Контроль масла | Предотвращение работы при недостаточной смазке |
| Задержка повторного пуска | Снижение риска частых запусков и жидкостных переходных процессов |
| Аварийная сигнализация | Передача сообщения оператору или в систему диспетчеризации |
| Ротация компрессоров | Выравнивание наработки агрегатов |
В типовых схемах Danfoss применяются реле давления, регуляторы давления конденсации, соленоидные клапаны, фильтры-осушители, регуляторы производительности и контроллеры. Конкретный состав автоматики определяется схемой и выбранным хладагентом.
Регулирование давления конденсации и зимний пуск
При низкой температуре наружного воздуха воздушный конденсатор может отводить тепло интенсивнее, чем требуется системе. Давление конденсации снижается, а расширительное устройство перестает получать стабильный перепад давления. Это ухудшает подачу жидкого хладагента к испарителям и может привести к нестабильной работе.
Для круглогодичной эксплуатации применяют регулирование скорости вентиляторов, регуляторы давления конденсации, клапаны поддержания давления в ресивере и другие схемные решения. Представлены варианты с воздушными и водяными конденсаторами, зимним пуском и различными способами регулирования давления.
Выбор решения зависит от минимальной наружной температуры, типа конденсатора, хладагента, объема жидкостного ресивера и алгоритма запуска. Простое включение вентилятора по реле не всегда обеспечивает стабильный режим на промышленном объекте.
Оттайка и рекуперация тепла в промышленной схеме
На крупных объектах оттайка испарителей может выполняться горячим газом. Для этого часть газа с нагнетательной линии направляется в испаритель через отдельную обвязку. В схеме предусматривают клапаны, регуляторы перепада давления, обратные клапаны и защиту от попадания жидкости в компрессор после завершения оттайки.
Рекуперативная схема позволяет использовать часть теплоты нагнетания для нагрева воды, технологической среды или других потребителей. При этом необходимо учитывать изменение давления, температурный режим компрессора, приоритеты между охлаждением и утилизацией тепла, а также защиту от превышения допустимой температуры.
Выделены схемы с оттайкой горячим газом, рекуперацией, бустерными CO₂-системами и частотным регулированием. Эти решения особенно уместны для промышленных объектов, где энергозатраты и непрерывность технологического процесса имеют больший вес, чем простота одноконтурной машины.
Как читать схему промышленной холодильной установки
Для инженерного анализа удобно двигаться по схеме в следующем порядке:
- Найти компрессорную группу и определить, один или несколько агрегатов работают в системе.
- Выделить сторону высокого давления от нагнетания компрессора до расширительного устройства.
- Проследить жидкостную линию через ресивер, фильтр-осушитель и регулирующую арматуру.
- Определить количество испарительных ветвей и способ регулирования каждой ветви.
- Проследить всасывающие линии и проверить, как организованы возврат масла и защита от жидкости.
- Найти датчики, реле, контроллеры и исполнительные клапаны.
- Проверить режимы остановки, зимнего пуска, оттайки, аварии и ремонта.
- Сопоставить каждый узел с технической документацией и расчетными условиями.
Такой порядок помогает отличить принципиально работоспособную схему от схемы, в которой отдельные элементы присутствуют, но не согласованы между собой.
Подбор компрессора по схеме: какие данные нужны
Для технического подбора промышленного холодильного компрессора недостаточно указать требуемую электрическую мощность. В каталоге холодильных компрессоров можно дополнительно сравнить оборудование по типу, назначению, холодопроизводительности и другим техническим параметрам. В запросе производителю или поставщику следует указать:
| Группа данных | Что указать |
|---|---|
| Объект | Складской комплекс, производство, технологическая линия, чиллер или другой промышленный объект |
| Нагрузка | Расчетная и пиковая холодопроизводительность, график нагрузки |
| Температуры | Температура кипения, конденсации, теплоносителя и окружающей среды |
| Хладагент | Тип, состав, требуемый режим, ограничения по безопасности |
| Архитектура | Один компрессор, параллельная станция, каскад, booster, чиллер |
| Регулирование | Ступенчатое, байпасное, частотное, электронное управление |
| Электропитание | Напряжение, частота, количество фаз, условия пуска |
| Масляная система | Тип масла, маслоотделение, возврат масла, контроль уровня |
| Эксплуатация | Круглогодичная работа, зимний пуск, оттайка, резервирование, диспетчеризация |
Инструменты подбора, включая Coolselector®, помогают сопоставить компоненты с заданными условиями, однако расчетная схема и рабочая документация должны быть проверены проектировщиком. Само наличие подходящей модели в каталоге не означает, что ее можно без дополнительных расчетов установить в любую систему.
Вывод
Схема промышленной холодильной установки формируется вокруг задачи объекта, а не вокруг отдельного компрессора. Основной контур включает испаритель, компрессор, конденсатор и расширительный орган, но промышленная надежность обеспечивается дополнительными узлами: ресивером, маслоотделителем, сепаратором жидкости, фильтрами, защитной автоматикой, регулированием давления и системой управления.
Для крупных объектов наиболее важны многокомпрессорные станции, резервирование, работа с переменной нагрузкой, контроль масла, зимний пуск, оттайка горячим газом, рекуперация и переход на CO₂ или другие хладагенты с учетом требований безопасности. Именно на этих задачах информационная статья может естественно подвести читателя к выбору промышленного компрессора Danfoss: через соответствие серии конкретной схеме, режиму, хладагенту и требованиям эксплуатации. Если требуется подобрать оборудование или уточнить совместимость компонентов, это можно сделать через специалистов ГИСЭЛ.
