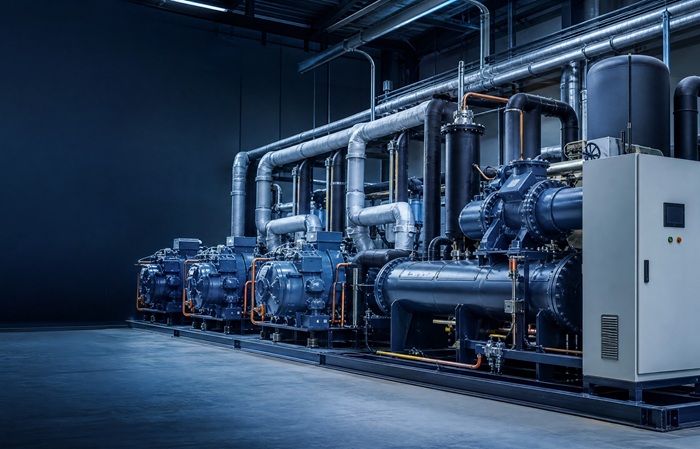

Холодильный компрессор — один из ключевых узлов любой установки, который обеспечивает циркуляцию хладагента по замкнутому контуру. Он забирает пар из испарительной части системы, повышает его давление и температуру, а затем направляет в конденсатор. От конструкции компрессора зависит не только холодопроизводительность, но и устойчивость работы, диапазон регулирования, требования к сервису и стоимость владения оборудованием.
В бытовом поиске запрос «виды компрессоров для холодильников и их классификация» часто связывают с домашней техникой. Однако для промышленного холодоснабжения такой подход слишком упрощен. На производстве или крупном складе компрессор выбирают не по общему названию, а по совокупности параметров: тепловой нагрузке, температуре кипения, хладагенту, графику работы, схеме станции и требованиям к резервированию.
Ниже разберем, какие есть виды холодильных компрессоров, чем отличаются основные типы и в каких промышленных задачах каждый из них оправдан.
Как классифицируют холодильные компрессоры
Единой классификации недостаточно: один и тот же агрегат одновременно относится к нескольким группам. Например, компрессор может быть поршневым по принципу сжатия, полугерметичным по конструкции корпуса, трехфазным по электроприводу и низкотемпературным по рабочему диапазону.
Основные критерии классификации выглядят следующим образом:
| Критерий | Основные варианты |
|---|---|
| Принцип сжатия | Поршневые, винтовые, спиральные, ротационные, центробежные |
| Конструкция корпуса | Герметичные, полугерметичные, открытые |
| Способ регулирования | Старт-стоп, ступенчатая разгрузка, байпас, частотное регулирование |
| Хладагент | Фторсодержащие хладагенты, CO₂/R744, аммиак и другие рабочие среды |
| Температурная область | Высоко-, средне- и низкотемпературные применения |
| Компоновка | Одиночный агрегат, параллельная станция, каскадная или бустерная система |
| Электродвигатель | Однофазный или трехфазный, встроенный или отдельный |
Поэтому вопрос «какой тип лучше» не имеет универсального ответа. Правильнее определить, какая конструкция соответствует конкретной холодильной системе и режиму ее эксплуатации.
Объемные и динамические компрессоры
По способу передачи энергии хладагенту компрессоры делят на объемные и динамические.
В объемных машинах газ захватывается в рабочей полости, после чего ее объем уменьшается. Так работают поршневые, винтовые, спиральные и многие ротационные компрессоры. Они создают необходимую степень сжатия за счет изменения объема камеры.
В динамических машинах газ ускоряется рабочим колесом, а затем скорость преобразуется в давление. К этой группе относятся центробежные компрессоры. Они эффективны при больших расходах газа и относительно стабильной нагрузке, но требуют точного соблюдения рабочего диапазона.
Для большинства промышленных холодильных установок применяются объемные машины. Динамические решения используют в крупных чиллерах и централизованных системах, где необходимы значительные расходы хладагента.
Поршневые холодильные компрессоры
Поршневой компрессор сжимает хладагент за счет возвратно-поступательного движения поршня в цилиндре. На такте всасывания в цилиндр поступает пар, затем он сжимается и вытесняется через нагнетательный клапан.
Поршневые модели остаются одним из наиболее универсальных решений для промышленного холода. Они выпускаются в широком диапазоне производительности, подходят для различных температурных уровней и могут использоваться как поодиночке, так и в составе параллельной станции.
Преимущества поршневых моделей
Главное достоинство поршневой конструкции — гибкость. В зависимости от исполнения можно подобрать агрегат для среднетемпературного хранения, низкотемпературной заморозки, технологического охлаждения или каскадной установки.
Полугерметичный корпус позволяет выполнять диагностику, замену клапанных пластин, обслуживание электродвигателя и ремонт отдельных узлов. Это особенно важно на промышленных объектах, где полная замена агрегата означает простой оборудования и дополнительные расходы.
Поршневые компрессоры хорошо работают при переменной нагрузке, если система оснащена корректным управлением производительностью. В многокомпрессорной станции несколько агрегатов можно включать по ступеням, выравнивая нагрузку и сохраняя резерв.
Ограничения поршневых компрессоров
Возвратно-поступательное движение создает пульсации потока, вибрацию и механические нагрузки. Поэтому при проектировании учитывают виброизоляцию, крепление трубопроводов, пульсационные процессы и возврат масла.
Поршневой агрегат также чувствителен к попаданию жидкого хладагента. Перед компрессором предусматривают защиту от жидкостного возврата, а настройка расширительного устройства должна обеспечивать необходимый перегрев пара на всасывании.
Поршневые модели подходят не для любой задачи. Если требуется очень большая непрерывная производительность, компактная компрессорная станция или минимизация количества агрегатов, стоит сравнить их с винтовыми решениями.
Винтовые холодильные компрессоры
Винтовой компрессор использует пару роторов, которые вращаются внутри корпуса. Газ поступает в межзубовые полости, перемещается вдоль роторов и сжимается по мере уменьшения рабочего объема.
Винтовые агрегаты предназначены прежде всего для больших нагрузок и длительной работы. Их устанавливают на крупных предприятиях, в централизованных холодильных центрах, на объектах пищевой промышленности, в системах охлаждения технологических жидкостей и в мощных чиллерах.
Когда выбирают винтовой тип
Винтовая конструкция рациональна, когда нагрузка измеряется сотнями киловатт и выше, а установка должна длительно работать в стабильном режиме. Один агрегат способен заменить несколько малых компрессоров, упростив трубопроводную обвязку и систему управления.
Важное преимущество — возможность плавного или ступенчатого регулирования производительности. Регулирующий золотник, частотный привод или комбинация методов позволяют приблизить выработку холода к текущей нагрузке объекта.
Винтовые компрессоры также отличаются ровной подачей газа и меньшими пульсациями по сравнению с поршневыми машинами. Это облегчает работу общей магистрали, хотя полностью не отменяет необходимость расчета вибраций и опор.
Что учитывать при выборе винтового компрессора
Винтовой агрегат сложнее по масляной системе. Необходимо оценить работу маслоотделителя, возврат масла, масляный насос, температуру масла и условия запуска. Ошибки в этих узлах влияют на ресурс роторов и подшипников.
Дополнительно проверяют минимальную и максимальную производительность, допустимый диапазон давления, наличие экономайзера, требования к охлаждению масла и совместимость с выбранным хладагентом. Для установки с резко меняющейся нагрузкой одна крупная машина может оказаться менее гибкой, чем станция из нескольких компрессоров.
Спиральные компрессоры
Спиральный компрессор сжимает газ между неподвижной и подвижной спиралями. Подвижная спираль совершает орбитальное движение, а замкнутые полости с хладагентом постепенно перемещаются к центру и уменьшаются в объеме.
У такой конструкции мало подвижных деталей и отсутствуют традиционные поршневые клапаны. Это снижает уровень вибрации и делает работу более плавной. Спиральные агрегаты особенно удобны для компактных холодильных машин, чиллеров и систем с несколькими параллельно работающими модулями.
В промышленном сегменте спиральный тип используют там, где требуется средняя холодопроизводительность, компактность, низкий уровень вибрации и возможность модульного наращивания мощности. Для действительно крупных производственных нагрузок чаще рассматривают поршневую станцию или винтовой агрегат.
При выборе спиральной модели важно учитывать, что ремонтопригодность зависит от исполнения. Герметичная конструкция обычно предполагает замену агрегата целиком, тогда как промышленное решение в составе модульной станции может обслуживаться по другой схеме.
Ротационные компрессоры
Ротационные компрессоры используют вращающийся ротор, эксцентрично расположенный в цилиндрической рабочей камере, либо другой механизм, изменяющий объем полости с газом. Благодаря небольшому числу деталей и компактному корпусу они удобны в установках небольшой производительности.
Для тяжелого промышленного холодоснабжения ротационные модели применяются ограниченно. Они могут быть оправданы в автономных агрегатах, специализированных малых установках или вспомогательных контурах, но не являются базовым выбором для крупной компрессорной станции.
При сравнении ротационного компрессора с другими типами оценивают не только габариты, но и допустимый диапазон давления, ремонтопригодность, возможность работы с конкретным хладагентом и доступность запасных частей.
Центробежные компрессоры
Центробежный компрессор повышает энергию потока с помощью быстро вращающегося рабочего колеса. После выхода из колеса поток попадает в диффузор, где часть кинетической энергии преобразуется в давление.
Такие агрегаты применяют в крупных системах кондиционирования, промышленных чиллерах и централизованных холодильных установках с большой постоянной нагрузкой. Их преимущество проявляется при значительном расходе газа и правильно выбранной рабочей точке.
Центробежная машина чувствительна к уходу от расчетного режима. При чрезмерном снижении нагрузки возможно явление помпажа, поэтому системе требуется развитое регулирование и надежная автоматика. Для переменной промышленной нагрузки необходимо проверить, насколько широк диапазон эффективной работы конкретной модели.
Классификация по герметичности корпуса
Конструкция корпуса определяет возможности монтажа, ремонта и обслуживания.
Герметичные компрессоры
Электродвигатель и компрессорный механизм находятся в неразборном сварном корпусе. Такое исполнение компактно и снижает риск утечки, но ограничивает ремонт отдельных внутренних деталей.
Герметичные модели чаще выбирают для небольших автономных систем. В промышленном объекте их применение возможно в отдельных агрегатах, однако при высокой ответственности установки необходимо заранее оценить доступность замены и резервирования.
Полугерметичные компрессоры
Полугерметичный корпус соединяется болтами и допускает разборку. Двигатель расположен внутри корпуса, поэтому отсутствует внешний вал с сальниковым уплотнением.
Это распространенное решение для профессионального и промышленного холода. При правильной организации сервиса можно заменить изношенные детали и восстановить работоспособность без полной утилизации компрессора.
Открытые компрессоры
У открытого компрессора двигатель находится отдельно, а вращение передается через муфту или другой привод. Такая схема облегчает замену электродвигателя и может применяться в крупных специализированных установках.
Одновременно возрастает значение уплотнения вала, центровки привода, защиты от утечек и качества монтажа. Открытая конструкция оправдана, когда ее преимущества важнее простоты компактного агрегата.
Инверторное и ступенчатое регулирование
Инверторное исполнение позволяет изменять частоту вращения двигателя и плавно адаптировать производительность к текущей тепловой нагрузке. Это особенно полезно для систем, в которых нагрузка меняется постепенно: например, при переходе между режимами производства, заполнении складских зон или изменении температуры теплоносителя.
Однако сам факт наличия частотного привода не гарантирует экономию. Необходимо согласовать диапазон регулирования компрессора, минимальную скорость, охлаждение двигателя, масляный возврат и алгоритм контроллера.
В многокомпрессорных станциях часто применяется комбинированная схема: один агрегат регулируется плавно, остальные подключаются ступенчато. Такой подход дает широкий диапазон производительности без постоянного запуска всех компрессоров.
Сравнение основных типов
| Тип | Сильные стороны | Ограничения | Типичные промышленные задачи |
|---|---|---|---|
| Поршневой | Универсальность, ремонтопригодность, высокая степень сжатия | Вибрации, пульсации, механический износ | Станции средней и большой мощности, низкотемпературные контуры, каскады |
| Винтовой | Большая производительность, стабильная работа, регулирование | Сложная масляная система, высокая стоимость | Крупные заводы, чиллеры, централизованное холодоснабжение |
| Спиральный | Компактность, плавность, низкая вибрация | Ограничение по мощности, особенности ремонта | Модульные чиллеры и установки малой и средней мощности |
| Ротационный | Компактность, простая кинематика | Ограниченная производительность | Автономные и вспомогательные контуры |
| Центробежный | Высокий расход хладагента, эффективность на расчетной нагрузке | Чувствительность к режиму и помпажу | Крупные чиллеры и централизованные системы |
Как выбрать компрессор для промышленной установки
Первый этап выбора — определение расчетной холодопроизводительности. Ее нельзя заменять электрической мощностью двигателя: это разные характеристики. Необходимо учитывать теплопритоки, температуру объекта, режим загрузки, потери в теплообменниках и запас по производительности.
Второй этап — проверка рабочего диапазона. Важно знать температуру кипения, температуру конденсации, перегрев, переохлаждение и возможные переходные режимы. Компрессор, который подходит по номинальной мощности, может оказаться непригодным при требуемой низкой температуре кипения.
Третий этап — совместимость с хладагентом и маслом. Проверяют допустимые давления, температуру нагнетания, материалы уплотнений, растворимость хладагента в масле и требования к системе возврата масла.
Четвертый этап — соответствие архитектуре объекта. Для одной технологической линии может подойти отдельный компрессорный агрегат. Для крупного склада или завода обычно сравнивают параллельную станцию, каскад, бустерную систему или чиллер.
Пятый этап — оценка жизненного цикла. Помимо цены покупки рассчитывают потребление энергии, сервисные интервалы, наличие запасных частей, время восстановления после отказа, требования к персоналу и стоимость возможного простоя.
Для предварительного сравнения можно использовать каталог холодильных компрессоров, где оборудование подбирают по типу, назначению, холодопроизводительности и другим параметрам. Если нужна конкретная марка или требуется сопоставить серию с проектным режимом, обратите внимание на компрессоры Danfoss.
Какие ошибки совершают при подборе
Самая частая ошибка — выбор по мощности двигателя без расчета холодопроизводительности. Электропотребление показывает затраты на привод, но не отвечает на вопрос, сколько тепла установка сможет отвести в заданном режиме.
Вторая ошибка — игнорирование минимальной нагрузки. Компрессор, подобранный под пиковый режим, может часто включаться и отключаться при частичной загрузке. Для такого объекта полезнее рассмотреть несколько ступеней, плавное регулирование или комбинацию обоих методов.
Третья ошибка — отсутствие анализа возврата масла и жидкости. Даже подходящий по каталогу агрегат выйдет из строя, если схема трубопроводов, перегрев или режимы остановки создают неблагоприятные условия.
Четвертая ошибка — сравнение моделей разных типов только по цене. Более дорогой винтовой или полугерметичный компрессор может снизить риск простоя и упростить обслуживание, тогда как дешевый вариант окажется невыгодным по совокупным затратам.
Итог
Основные типы холодильных компрессоров — поршневые, винтовые, спиральные, ротационные и центробежные. Но для промышленной установки одного деления по принципу работы недостаточно. Необходимо дополнительно учитывать герметичность корпуса, температурный диапазон, хладагент, регулирование производительности, масляную систему, резервирование и особенности будущего сервиса.
Поршневые компрессоры ценят за универсальность и ремонтопригодность, винтовые выбирают для больших непрерывных нагрузок, спиральные — для компактных модульных машин, ротационные — для ограниченной производительности, а центробежные — для крупных систем с устойчивым расходом хладагента.
В ассортименте ГИСЭЛ можно подобрать компрессор и сопутствующие компоненты для промышленной холодильной системы, а технические параметры следует окончательно подтвердить расчетом и проектной документацией.
